Medinstech

Build the Future, Link by Link.

Karmaşık kinematik zincirlerin saniyeler içinde inşa edilmesini sağlayan ileri mühendislik modülü. Standart profilleri akıllı robotik uzuvlara dönüştüren evrensel altyapı.

CNC işleme alüminyum çekirdek, darbe dayanımlı polimer gövde
Zorlu dinamik yükler altında yapısal bütünlük
Birkaç adımda kurulum, sigma ve boru profil uyumlu
Aktif ve pasif mafsal, sınırsız kinematik varyasyon
SunumKonfigüratörAmazon mağazası
Medinstech
LinKit
Medinstech
LinKit
Medinstech
LinKit
Medinstech
LinKit
Medinstech
LinKit
Medinstech
LinKit
Medinstech
LinKit
Medinstech
LinKit
Yakında

Cycloidal Drive 15:1

NEMA 17 motorla çalışan, çift sikloidal diskli bir redüktör. Motor milinin dönüşünü 15'te 1'e indirir, torku buna göre artırır. PowerBase ailesinin yeni üyesi.

Oran
15:1
Motor
NEMA 17
Ölçü
59 × 59 × 77 mm

Teoriden pratiğe, saniyeler içinde

01

Tak-Çalıştır Esnek Yapı

DIY ve hazır akıllı seçenekler, bütünleşik yazılım.

02

Hibrit Yapı

Alüminyum gövdenin dayanıklılığı, polimer giydirmenin estetiğiyle.

03

Hızlı Montaj

Standart 20x20 sigma ve Ø20 mm boru profillere doğrudan takılır.

04

Esnek Link Boyu ve Açısı

Profili kesin, eksen uzunluğunu tasarımınız belirlesin.

05

Teoriden Pratiğe Hızlı Geçiş

Kinematik sentezinizi anında mekanik olarak doğrulayın.

LinkNode AL-Fusion Serisi

Her mafsal iki profil tipine uyar: 20×20 sigma (S) ve Ø20 mm boru (P). Gövde PLA, profil yuvaları alüminyum.

LinkNode LN-ALF-20S

LinkNode

Serbest mafsal

İki profil yuvası ve aralarında rulmanlı mil. Mekanizmanın dirseklerinde kullanılır.

Ürün kodu LN-ALF-20S

Amazon'da gör
PowerLinkNode PLN-ALF-20S

PowerLinkNode

Motorlu mafsal

Tek profil yuvası ve pirinç altıgen kaplin. Motor miline geçer, dönüşü linke aktarır.

Ürün kodu PLN-ALF-20S

Kaplin
Ø5 / Ø6 mm mil
Amazon'da gör
ToolLinkNode TLN-ALF-20S

ToolLinkNode

Uç nokta mafsalı

İki profil yuvası ve M3 bağlantı delikleri. End effector ve sensör gibi parçalar bağlanır.

Ürün kodu TLN-ALF-20S

Amazon'da gör

Essential-5 paketleri

Aynı beş çubuklu robot, altı paket. DIY yalnız mafsalları içerir, Full kurulmaya hazır gelir. Bir paket seçin, içeriği ve nasıl alınacağı altta görünsün.

Profil kesim ölçüleri (PDF kılavuz)
Essential-5 kurulumu
  • PowerLinkNode × 2
  • LinkNode × 2
  • ToolLinkNode × 1
  • Pirinç kaplin
  • Profil × 4Bu pakette yok
  • PowerBase × 2Bu pakette yok
  • Motor × 2Bu pakette yok

DIY: Yalnız mafsallar. Profil, PowerBase ve motoru siz eklersiniz.

Amazon'da20S sigma20P boru

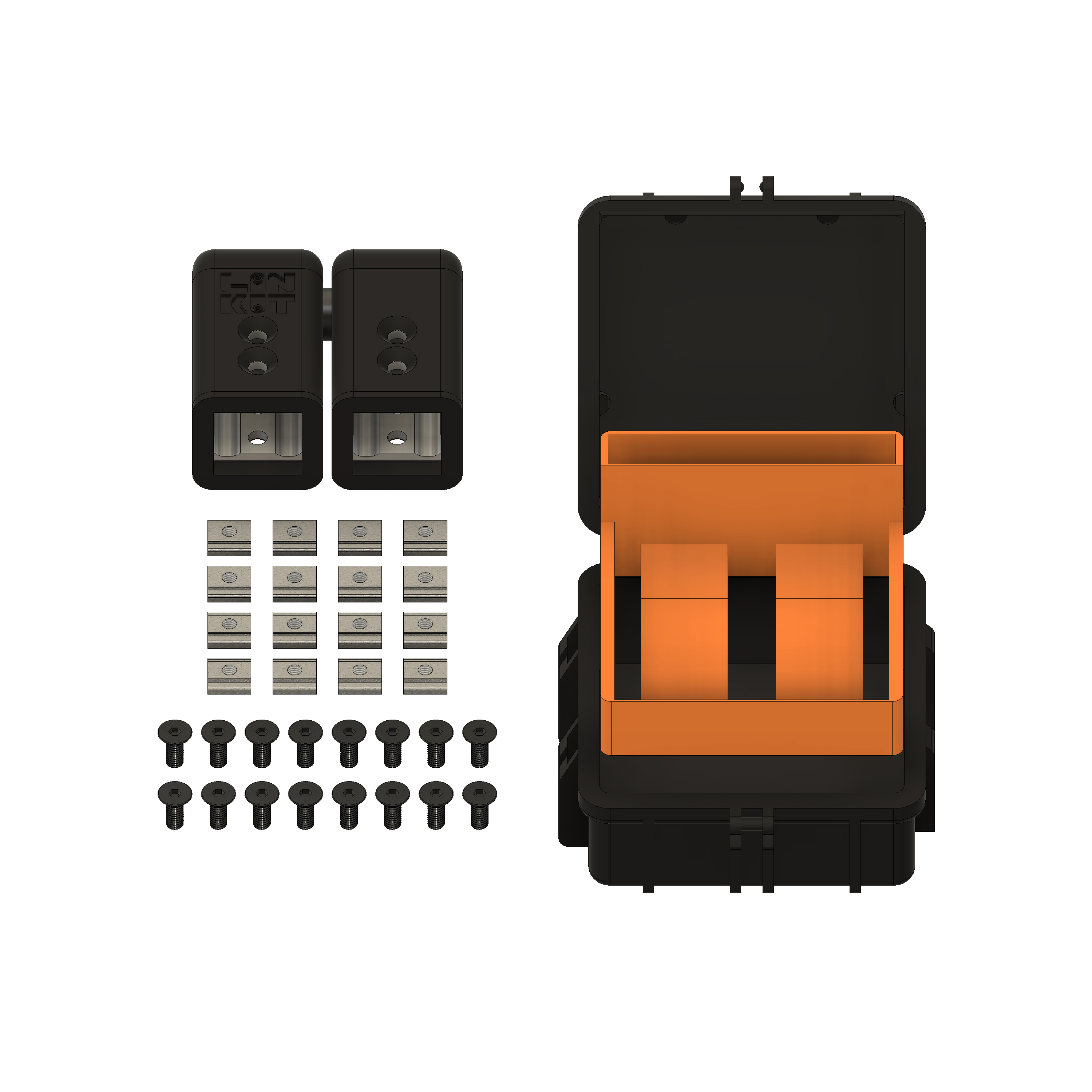

Kutu İçeriği

Kutu İçeriği

  • LinkNode modülü (seçilen varyanta göre)
  • Alüminyum profil için kanal somun
  • Boru profil için somunlar
  • Montaj talimatları

Her LinKit modülü, bağlantı donanımlarıyla birlikte gelir. Montaj için allen (alyan) anahtar gerekmektedir.

M3 Serisi
M4 Serisi

Parmak Cıvata Serisi

LinKit modüllerini ve profilleri anahtarsız sabitler. M3 ve M4 diş, farklı boylarda paketler halinde.

Amazon mağazası
Alüminyum Sigma Profil
Dairesel Boru Profil

Standart profillere doğrudan montaj

Profili istediğiniz ölçüde kesin, mafsalın yuvasına sürün ve cıvatayla sabitleyin. Sigma profilde kanal somunu kullanılır, boru profil delinip somunla bağlanır.

LinKit Studio

Mekanizmayı parçaları almadan önce bilgisayarda kurun. LinKit modüllerini 3B ızgara plakasına sürükleyin. LinKit Studio kurduğunuz düzeni tanır, kinematiğini çözer ve makineyi aynı uygulamadan sürer.

  • Sürükle-bırak 3B montaj
  • Kinematik çözüm ve simülasyon
  • Hazır mekanizmalar: Essential-5 seti
Windows için indirWindows 10 / 11 · 64-bit

İndirilebilir İçerikler

Kurulum, tasarım ve üretim için ihtiyacınız olan belgeler ve dosyalar.

Montaj TalimatlarıTüm LinKit ürünleri için görsel adım adım kurulum rehberi
PDF · 3,5 MB
Profil Uzunluğu Belirleme KılavuzuMekanizma eksen uzunluğundan profil kesim ölçüsünü hesaplama rehberi
PDF · 0,2 MB
LinKit AL-Fusion Serisi BroşürüAL-Fusion serisi ürün kataloğu ve teknik özellikler
PDF · 5,1 MB
Uyarlanabilir Tabla ve Bağlantı Parçaları (3B Model)PowerBase yer bağlantılarına uygun, birbirine geçebilir 200 × 200 mm tabla ile orta, I ve köşe bağlantı parçaları · STL
ZIP · 0,8 MB

Konfigüratör

Fiyat teklifi almak için kendi konfigürasyonunuzu oluşturun, listenizi PDF olarak indirin ve [email protected] e-posta adresi üzerinden bizimle iletişime geçin.

LN-ALF-20S
LN-ALF-20SLinkNode20×20 Sigma Profil Uyumlu
